SLAB Allocator & kmalloc()
1. kmalloc
일반적인 elf 에서 malloc() 과 같은 메모리 동적 할당기가 있듯이, 커널에서도 동적 메모리 할당기인 kmalloc() 함수가 존재한다.
kmalloc 함수의 사용법은 다음과 같다.
#include <linux/slab.h>
void *kmalloc(size_t size, gfp_t flags);
- size: 할당할 사이즈
- flags: 메모리 할당의 우선순위나 할당 방법을 지정해 주는 flag
kmalloc 에서 사용하는 flag의 종류는 다음과 같다.
- GFP_KERNEL: 일반적인 커널 할당을 위해 사용하는 flag.
- 메모리가 부족할 때, I/O 작업 및 swip 을 통해 추가 메모리를 확보하려고 시도한다.
- GFP_ATOMIC: 메모리 할당이 즉시 이루어지지 않으면 할당에 실패한다.
- I/O 작업, swip 등 추가적인 메모리 확보를 위한 행동을 하지 않는다.
- GFP_USER: 사용자 공간에서 페이지 할당을 시도한다.
- GFP_HIGHUSER: 사용자 공간에서 높은 메모리 영역을 할당한다.
- GFP_NOIO / GFP_NORETRY / GFP_NOFS: 각각 메모리 할당 시 I/O 작업, 재시도, 파일 시스템 호출을 방지한다.
- GFP_DMA / GFP_DMA32: 특정 DMA(Direct Memory Access) 영역에 대한 메모리 할당을 위해 사용된다.
2. SLAB Allocator
kmalloc에서 메모리를 할당할 때, 효율적으로 할당하기 위해서 kernel 은 SLAB Allocator 를 사용한다.
예를 들어 작은 크기의 영역을 할당 할 때, 페이지 하나만큼의 크기를 할당 해 메모리 누수가 나는 것을 방지한다.
커널을 빌드 할 때 설정에 따라 SLAB, SLOB, SLUB allocator 를 지정해 줄 수 있지만, defulat 설정은 SLUB allocator 를 사용하도록 되어있다.
보통은 세가지중 하나로 빌드하기 떄문에 모든걸 SLAB 이라고 부르는 경우도 있는 것 같다.

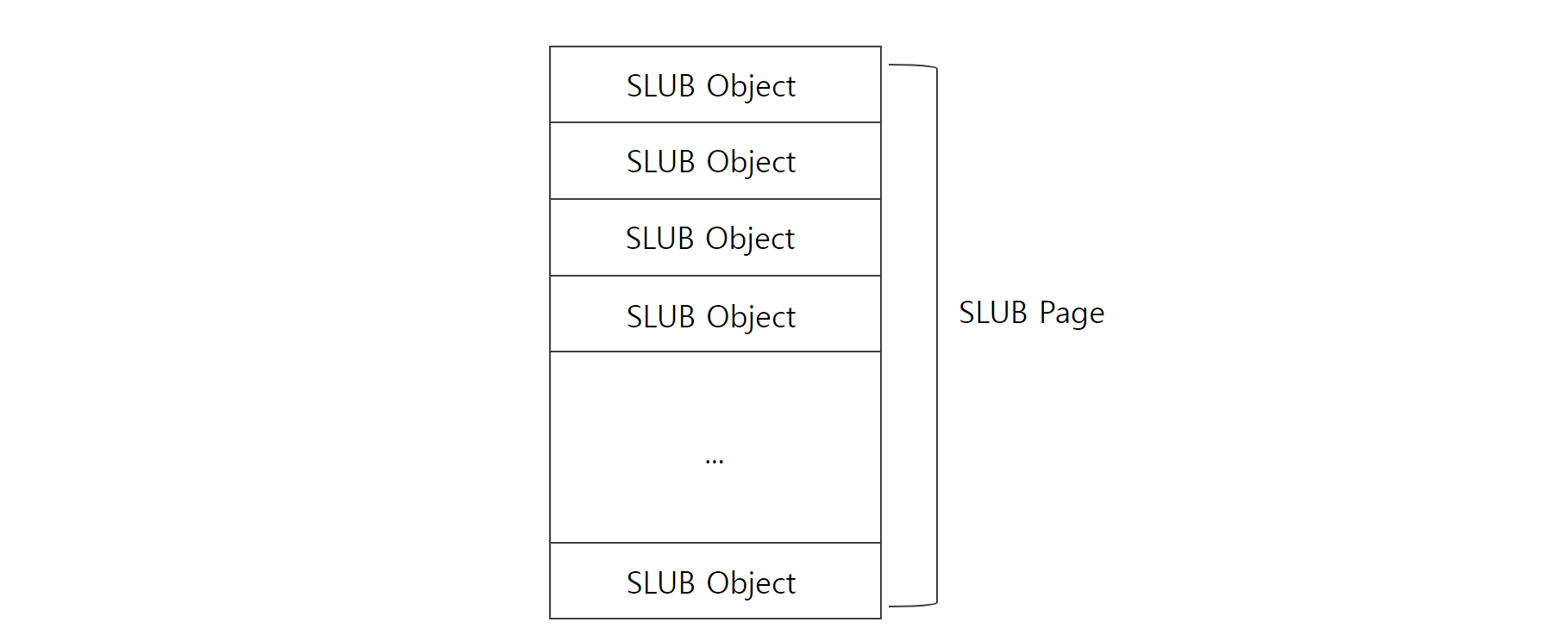

SLUB 은 여러개의 크기를 가진 SLAB object 와 그 object 들이 모인 SLAB Page (Slabs) 로 구성된다.
각각의 object 는 alloc 또는 free 된 상태로 존재하며, free 된 object 들은 free list로 관리된다.

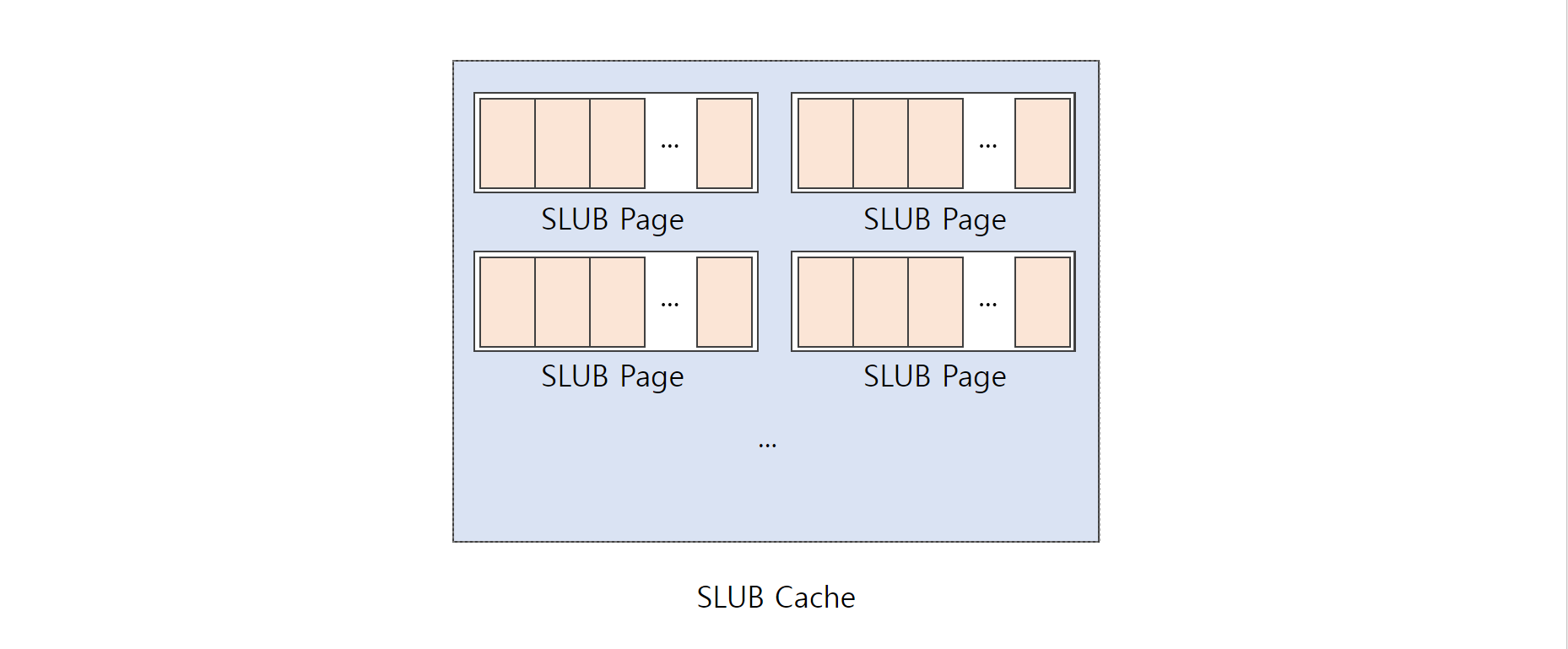

SLAB Page 에는 동일한 크기의 slab object로 구성되어 있으며, 이러한 SLAB page 들이 여러개 모여 slab cache를 구성한다.
kmalloc 이 호출 될 때, 해당 함수는 SLAB Cache에 존재하는 SLAB object를 가져와 할당한다.
당연히 효율을 위해 SLAB cache가 가지고 있는 SLAB object크기는 cache 마다 다양하며, 각각 다음과 같은 크기를 가진다.
- mm/slab_common.c
#define INIT_KMALLOC_INFO(__size, __short_size) \
{ \
.name[KMALLOC_NORMAL] = "kmalloc-" #__short_size, \
KMALLOC_RCL_NAME(__short_size) \
KMALLOC_CGROUP_NAME(__short_size) \
KMALLOC_DMA_NAME(__short_size) \
KMALLOC_RANDOM_NAME(RANDOM_KMALLOC_CACHES_NR, __short_size) \
.size = __size, \
}
const struct kmalloc_info_struct kmalloc_info[] __initconst = {
INIT_KMALLOC_INFO(0, 0),
INIT_KMALLOC_INFO(96, 96),
INIT_KMALLOC_INFO(192, 192),
INIT_KMALLOC_INFO(8, 8),
INIT_KMALLOC_INFO(16, 16),
INIT_KMALLOC_INFO(32, 32),
INIT_KMALLOC_INFO(64, 64),
INIT_KMALLOC_INFO(128, 128),
INIT_KMALLOC_INFO(256, 256),
INIT_KMALLOC_INFO(512, 512),
INIT_KMALLOC_INFO(1024, 1k),
INIT_KMALLOC_INFO(2048, 2k),
INIT_KMALLOC_INFO(4096, 4k),
INIT_KMALLOC_INFO(8192, 8k),
INIT_KMALLOC_INFO(16384, 16k),
INIT_KMALLOC_INFO(32768, 32k),
INIT_KMALLOC_INFO(65536, 64k),
INIT_KMALLOC_INFO(131072, 128k),
INIT_KMALLOC_INFO(262144, 256k),
INIT_KMALLOC_INFO(524288, 512k),
INIT_KMALLOC_INFO(1048576, 1M),
INIT_KMALLOC_INFO(2097152, 2M)
};
하나의 cache 는 모두 동일한 크기의 object 를 가진다.
3. Dive in to kmalloc()
이제 직접 커널의 kmalloc() 함수를 보면서 어떻게 메모리를 할당하는지 확인해보자.
다음은 kmalloc() 함수의 코드이다.
- include/linux/slab.h1
static __always_inline __alloc_size(1) void *kmalloc(size_t size, gfp_t flags)
{
if (__builtin_constant_p(size) && size) {
unsigned int index;
if (size > KMALLOC_MAX_CACHE_SIZE)
return kmalloc_large(size, flags);
index = kmalloc_index(size);
return kmalloc_trace(
kmalloc_caches[kmalloc_type(flags, _RET_IP_)][index],
flags, size);
}
return __kmalloc(size, flags);
}
size가 상수값일 때, 위로 분기하고, 아닌경우에는 아래로 분기한다.
size 가 상수 값일 경우, 요청한 사이즈가 최대 캐시의 사이즈 보다 큰 지 검사하고, 크다면, kmalloc_large() 를 통해 메모리를 할당하고, 그렇지 않은 경우엔 kmalloc_index() 함수를 통해
index를 할당받고, kmalloc_trace() 함수를 통해 동적 메모리를 할당하는 것을 볼 수 있다.
앞서 설명했듯이, SLUB 은 작은 크기의 메모리를 할당할 때 효율을 올리기 위한 매커니즘이므로, __kmalloc() 함수 및 kmalloc_trace()를 집중적으로 볼 필요가 있다.
그렇다면 kmalloc_index()는 무슨 함수이며, kmalloc_trace() 는 어떤함수일까.
- include/slab.h
/*
* Figure out which kmalloc slab an allocation of a certain size
* belongs to.
* 0 = zero alloc
* 1 = 65 .. 96 bytes
* 2 = 129 .. 192 bytes
* n = 2^(n-1)+1 .. 2^n
*
* Note: __kmalloc_index() is compile-time optimized, and not runtime optimized;
* typical usage is via kmalloc_index() and therefore evaluated at compile-time.
* Callers where !size_is_constant should only be test modules, where runtime
* overheads of __kmalloc_index() can be tolerated. Also see kmalloc_slab().
*/
static __always_inline unsigned int __kmalloc_index(size_t size,
bool size_is_constant)
{
if (!size)
return 0;
if (size <= KMALLOC_MIN_SIZE)
return KMALLOC_SHIFT_LOW;
if (KMALLOC_MIN_SIZE <= 32 && size > 64 && size <= 96)
return 1;
if (KMALLOC_MIN_SIZE <= 64 && size > 128 && size <= 192)
return 2;
if (size <= 8) return 3;
if (size <= 16) return 4;
if (size <= 32) return 5;
if (size <= 64) return 6;
if (size <= 128) return 7;
if (size <= 256) return 8;
if (size <= 512) return 9;
if (size <= 1024) return 10;
if (size <= 2 * 1024) return 11;
if (size <= 4 * 1024) return 12;
if (size <= 8 * 1024) return 13;
if (size <= 16 * 1024) return 14;
if (size <= 32 * 1024) return 15;
if (size <= 64 * 1024) return 16;
if (size <= 128 * 1024) return 17;
if (size <= 256 * 1024) return 18;
if (size <= 512 * 1024) return 19;
if (size <= 1024 * 1024) return 20;
if (size <= 2 * 1024 * 1024) return 21;
if (!IS_ENABLED(CONFIG_PROFILE_ALL_BRANCHES) && size_is_constant)
BUILD_BUG_ON_MSG(1, "unexpected size in kmalloc_index()");
else
BUG();
/* Will never be reached. Needed because the compiler may complain */
return -1;
}
static_assert(PAGE_SHIFT <= 20);
#define kmalloc_index(s) __kmalloc_index(s, true)
kmalloc_index() 함수는 입력받은 size에 따라 각각의 정해진 index 를 반환한다.
그럼 다음 구문으로 오는 코드를 보자
index = kmalloc_index(size);
return kmalloc_trace(
kmalloc_caches[kmalloc_type(flags, _RET_IP_)][index],
flags, size);
kmalloc_index() 함수에서 전달받은 index로 kmalloc_caches 배열에 접근하여 그 포인터를 kmalloc_trace() 함수로 전달한다.
kmalloc_caches 배열은 다음과 같이 구조체 포인터 배열로 선언되어있다.
- mm/slab_common.c
struct kmem_cache *
kmalloc_caches[NR_KMALLOC_TYPES][KMALLOC_SHIFT_HIGH + 1] __ro_after_init =
{ /* initialization for https://bugs.llvm.org/show_bug.cgi?id=42570 */ };
EXPORT_SYMBOL(kmalloc_caches);
이제 kmalloc_trace() 함수를 살펴보자
- mm/slab_common.c
void *kmalloc_trace(struct kmem_cache *s, gfp_t gfpflags, size_t size)
{
void *ret = __kmem_cache_alloc_node(s, gfpflags, NUMA_NO_NODE,
size, _RET_IP_);
trace_kmalloc(_RET_IP_, ret, size, s->size, gfpflags, NUMA_NO_NODE);
ret = kasan_kmalloc(s, ret, size, gfpflags);
return ret;
}
- mm/slab.c2
void *__kmem_cache_alloc_node(struct kmem_cache *cachep, gfp_t flags,
int nodeid, size_t orig_size,
unsigned long caller)
{
return slab_alloc_node(cachep, NULL, flags, nodeid,
orig_size, caller);
}
/*...*/
static __always_inline void *
slab_alloc_node(struct kmem_cache *cachep, struct list_lru *lru, gfp_t flags,
int nodeid, size_t orig_size, unsigned long caller)
{
unsigned long save_flags;
void *objp;
struct obj_cgroup *objcg = NULL;
bool init = false;
flags &= gfp_allowed_mask;
cachep = slab_pre_alloc_hook(cachep, lru, &objcg, 1, flags);
if (unlikely(!cachep))
return NULL;
objp = kfence_alloc(cachep, orig_size, flags);
if (unlikely(objp))
goto out;
local_irq_save(save_flags);
objp = __do_cache_alloc(cachep, flags, nodeid);
local_irq_restore(save_flags);
objp = cache_alloc_debugcheck_after(cachep, flags, objp, caller);
prefetchw(objp);
init = slab_want_init_on_alloc(flags, cachep);
out:
slab_post_alloc_hook(cachep, objcg, flags, 1, &objp, init,
cachep->object_size);
return objp;
}
__kmem_cache_alloc_node() 함수를 호출하고, 그 값을 반환하는 것을 알 수 있다. 나머지 두개의 함수 호출은 디버깅 / trace 를 위한 호출이므로 크게 고려할 필요 없다.
__kmem_cache_alloc_node() 함수는 바로 slab_alloc_node() 함수를 호출하고, __do_cache_alloc() 함수를 통해 할당받은 포인터를 반환한다.
- mm/slab.c
static __always_inline void *
__do_cache_alloc(struct kmem_cache *cachep, gfp_t flags, int nodeid __maybe_unused)
{
return ____cache_alloc(cachep, flags);
}
/*...*/
static inline void *____cache_alloc(struct kmem_cache *cachep, gfp_t flags)
{
void *objp;
struct array_cache *ac;
check_irq_off();
ac = cpu_cache_get(cachep);
if (likely(ac->avail)) {
ac->touched = 1;
objp = ac->entry[--ac->avail];
STATS_INC_ALLOCHIT(cachep);
goto out;
}
STATS_INC_ALLOCMISS(cachep);
objp = cache_alloc_refill(cachep, flags);
/*
* the 'ac' may be updated by cache_alloc_refill(),
* and kmemleak_erase() requires its correct value.
*/
ac = cpu_cache_get(cachep);
out:
/*
* To avoid a false negative, if an object that is in one of the
* per-CPU caches is leaked, we need to make sure kmemleak doesn't
* treat the array pointers as a reference to the object.
*/
if (objp)
kmemleak_erase(&ac->entry[ac->avail]);
return objp;
}
마지막으로 cache_alloc_refill() 에서 cache 의 정보를 통해 할당한 메모리의 주소를 반환한다.3
즉, kmalloc_trace()는 kmalloc_index() 함수를 통해 사이즈별로 정해진 cache 를 받아 해당 cache에서 메모리를 할당 받아 반환하는 함수 라는 것을 알 수 있다.
리눅스 버전별로 kmalloc_trace() 는 이름이 비슷한 다른 함수로도 표현이 되어있는 것 같다.
대표적으로는 kmem_cache_alloc_trace() 함수 등이 있겠다.
다음으로 인자가 상수가 아닐 때 호출되는 __kmalloc() 함수에 대해서 살펴보자.
- mm/slab_common.c
static __always_inline
void *__do_kmalloc_node(size_t size, gfp_t flags, int node, unsigned long caller)
{
struct kmem_cache *s;
void *ret;
if (unlikely(size > KMALLOC_MAX_CACHE_SIZE)) {
ret = __kmalloc_large_node(size, flags, node);
trace_kmalloc(caller, ret, size,
PAGE_SIZE << get_order(size), flags, node);
return ret;
}
s = kmalloc_slab(size, flags, caller);
if (unlikely(ZERO_OR_NULL_PTR(s)))
return s;
ret = __kmem_cache_alloc_node(s, flags, node, size, caller);
ret = kasan_kmalloc(s, ret, size, flags);
trace_kmalloc(caller, ret, size, s->size, flags, node);
return ret;
}
void *__kmalloc_node(size_t size, gfp_t flags, int node)
{
return __do_kmalloc_node(size, flags, node, _RET_IP_);
}
EXPORT_SYMBOL(__kmalloc_node);
void *__kmalloc(size_t size, gfp_t flags)
{
return __do_kmalloc_node(size, flags, NUMA_NO_NODE, _RET_IP_);
}
EXPORT_SYMBOL(__kmalloc);
함수를 따라가 추적하다보면 결과적으로 __do_kmalloc_node() 함수를 호출하는 것을 알 수 있는데, 해당 함수에서는 사이즈가 최대 캐시 보다 클 경우, __kmalloc_large_node() 함수를 통해
동적 메모리를 할당하고, 아닌 경우 kmalloc_slab() 함수로 받은 s 인자를 __kmem_cache_alloc_node 함수로 전달하고, 그 값을 반환하는 것을 볼 수 있다.
__kmem_cache_alloc_node() 함수는 우리가 앞서 봤던 kmalloc_trace() 함수가 쓰는 동일한 함수다.
역시 우리는 __kmalloc_large_node() 호출은 고려하지 않는다.
먼저 kmalloc_slab() 함수를 보자
- mm/slab_common.c
static inline unsigned int size_index_elem(unsigned int bytes)
{
return (bytes - 1) / 8;
}
/*
* Find the kmem_cache structure that serves a given size of
* allocation
*/
struct kmem_cache *kmalloc_slab(size_t size, gfp_t flags, unsigned long caller)
{
unsigned int index;
if (size <= 192) {
if (!size)
return ZERO_SIZE_PTR;
index = size_index[size_index_elem(size)];
} else {
if (WARN_ON_ONCE(size > KMALLOC_MAX_CACHE_SIZE))
return NULL;
index = fls(size - 1);
}
return kmalloc_caches[kmalloc_type(flags, caller)][index];
}
위의 kmalloc_index 와 같이 사이즈에 적합한 캐시를 가져오는 것을 알 수 있다. 즉, 그 뒤의 매커니즘은 위에서 상술한 것과 비슷하게 흘러가는 것을 알 수 있다.
Conclusion
커널은 메모리를 동적 할당 할 때, SLAB cache 를 활용하여 더 효율적이고 빠른 할당을 수행 할 수 있다.
아직 kmem_cache 구조체에 대해서 제대로 분석하지 않았고, __kmem_cache_alloc_node() 함수의 정확한 매커니즘도 완벽하게 이해하지 못했기에, 필요하게 되면 포스트를 보충할 예정이다.
중간에 나오는 함수의 호출들은 은근 커널 드라이버에서 발견되는 함수들 인 것 같다.
사실 이 포스트를 쓸 때도 분석하는 커널 드라이버에서 사용하는 kmem_cache_alloc_trace() 함수가 무슨 함수인지 궁금해서 이것저것 찾아보다가 쓰게 된 것이다.
